Prenosný spínaný zdroj 13,8V 20A

Popis zariadenia:

Na napájanie transcievra používam lineárny zdroj, no spínaný má tiež svoje výhody (rozmery a váha, ďalší ma už nenapadá). Tieto vlastnosti človek ocení najmä keď chce vysielať z prechodného stanoviska. Ak ste niekedy niesli zdroj z 300VA transformátorom vo vnútri napríklad na chatu ktorá je od cesty vzdialená 1km viete o čom hovorím. Preto som požiadal Martina OM4ADM či by mi neprerobil PC zdroj ktorých som mal plnú krabicu na 13,8V/20A. Martin súhlasil, a na moje prekvapenie som to mal hotové skôr ako som čakal. Za ochotu Ti Martin ďakujem.

Obr. 1. čelný panel.

Mne ostalo už iba zapojiť bižutériu okolo, a dať tomu pekný šat. Na to som použil plastovú krabičku o rozmeroch 23x22x9cm. Na predný panel som umiestnil výstupné konektory, panelový voltmeter, indikátor zapnutia a vypínač.

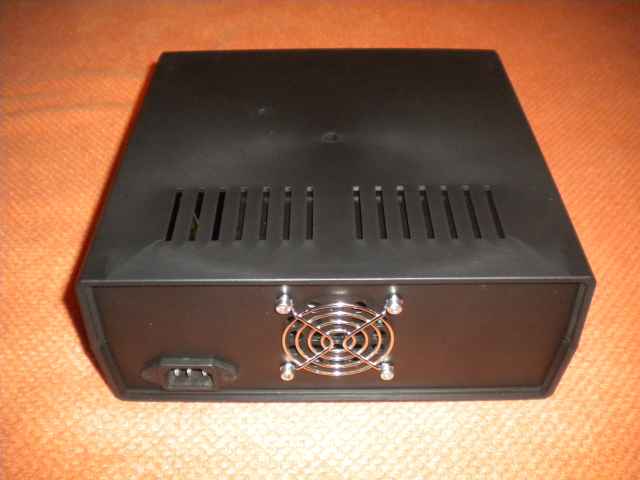

Na zadnom paneli je 230V konektor a chladiaci otvor s mriežkou.

Obr. 2. zadný panel.

Vo vnútri je jeden plošný spoj o rozmeroch 90x45mm na ktorom je tlmivka, kondenzátory, prepäťová a nadprúdová ochrana.

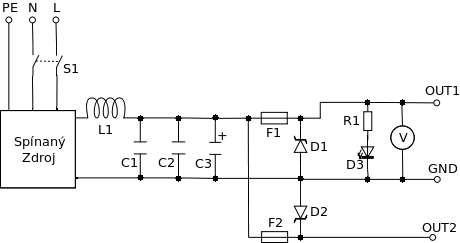

Schéma zdroja je na obrázku 3.

Obr3: schéma zariadenia.

Rozpis súčiastok:

  • S1 – Spínač kolískový dvojpólový

  • L1 – 5 závitov lakovaného drôtu o priemere 2mm na toroidnom jadre

  • F1 – autopoistka 20A

  • F2 – trubičková poistka 3,15A

  • R1 – rezistor 820 Ohm

  • C1 – kondenzátor keramický 1nF

  • C2 – kondenzátor keramický 10nF

  • C3 – kondenzátor elektrolitycký 2200uF/25V

  • D1 – transil 1,5KE18A

  • D2 – transil 1,5KE18A

  • D3 – LED dióda 5mm zelená

  • V – panelový voltmeter 15V

Doska plošného spoja je do prístrojovej krabičky priskrutkovaná dvoma skrutkami M3. Na prednom paneli sú umiestnené 4 zdierky pre napájanie výkonných zariadení. Tieto sú v schéme označené ako OUT1, a v ceste je zaradená 20A poistka. Použil som autopoistku ktorá je naletovaná priamo do plošného spoja. Pre menej náročné zariadenia používam konektory CINCH (čo sa mi veľmi osvedčilo), a táto časť označená ako OUT2 ide cez trubičkovú poistku o hodnote 3,15A.

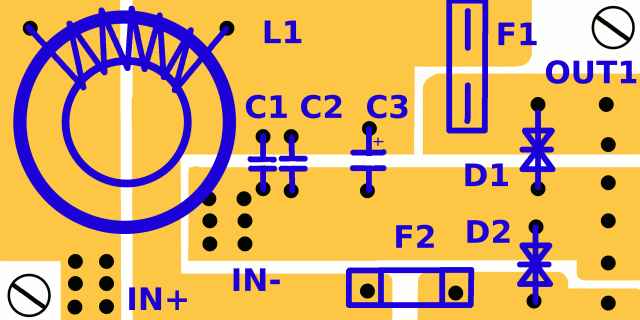

Obr.4: Návrh plošného spoja

Mechanická konštrukcia:

Všetky komponenty sú k prístrojovej skrinke priskrutkované skrutkami M3 zo zapustenou hlavou, a čiernou úpravou. Vetracie otvory zo zadu sú umiestnené tak, aby cez ne prúdil vzduch z ventilátora umiestneného v kovovej krabičke zdroja, a sú prekryté okrasnou mriežkou.

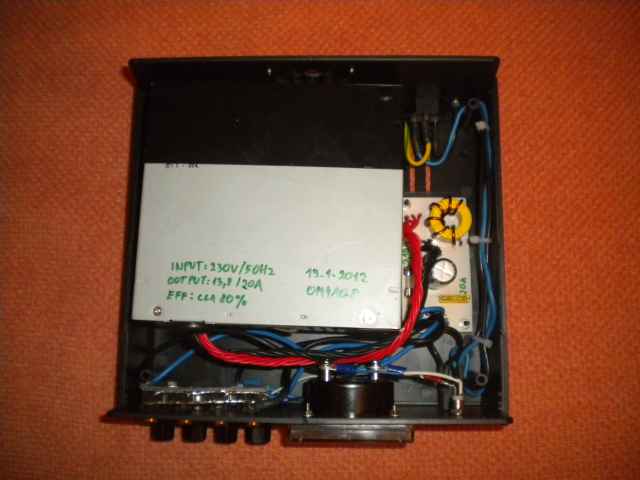

Obr 5: Pohľad do vnútra zdroja.

Poďakovanie:

Ešte raz chcem poďakovať Martinovi OM4ADM za rýchle a dobré prerobenie počítačového zdroja. Zdroj je malý, výkonný a neruší…
