Výpočet predradníka k voltmetru…

V minulom článku sme si urobili ampérmeter, ale veď ja chcem aby mi zdroj ukazoval aj napätie. Poďme si teda vyrátať predradník k voltmetru…

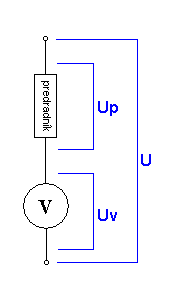

Základný vzorec je:
Rp =     Up
            Iv

Rp – odpor predradníka (snažíme sa vypočítať)
Up – napätie na predradníku pri plnom vychýlení ručičky
Iv – prúd tečúci meradlom pri plnej výchylke (je napísané na panelovom meradle)

Ako vypočítame Up? Tak že odpočítame Uv od maximálneho napätia ktoré chceme merať.

Up = U – Uv

Uv = Iv x Rv

Up – napätie na predradníku pri plnom vychýlení ručičky
U – maximálne merané napätie
Uv – napätie na meradle pri plnom vychýlení ručičky
Iv – prúd tečúci meradlom pri plnej výchylke (je napísané na panelovom meradle)
Rv – vnútorný odpor meradla (zmeriame ohmmetrom)

Príklad:
Na burze v Borovciach sme kúpili panelové meradlo, na ktorom je napísaný prúd 1mA. Ohmmetrom sme zmerali jeho vnútorný odpor 192Ohmov. No a chceme ho dať do zdroja s maximálnym napätím 20Voltov. Poďme počítať:

Najprv si spočítame napätie potrebné na plné vychýlenie ručičky:

Uv = Iv x Rv = 0,001 x 192 = 0,192V

Up = U – Uv = 20 – 0,192 = 19,808V

Máme napätie ktoré je na predradníku pri plnej výchylke, poďme vyrátať ten odpor.

Rp =    Up    =    19,808     = 19808 Ohm
          Iv           0,001

Na predradník teda potrebujeme odpor 19,8k. Taký nemáme, a tak zapojíme do série 10k a 9k8…
